一、产品介绍

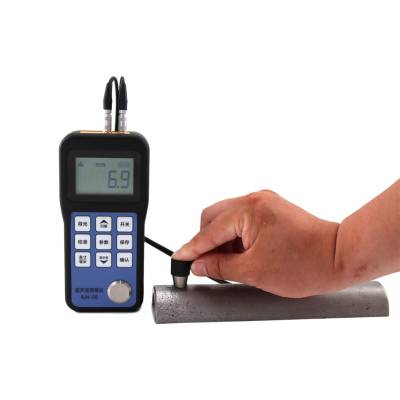

RJH-110超声波测厚仪

是基于超声波测量技术设计的智能超声波测厚仪，采用***的高性能、低功耗微处理器技术，只要接触到被测工件的一面即可完成测量,可以测量金属及其它多种材料的厚度，并可以对材料的声速进行反测量。

本仪器无损检测性能可以为封闭类管材、容器等厚度检测受局限的工况提供解决方案,可广泛应用于石油、化工、冶金、造船、航空、航天等领域。

可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度，也可以对各种板材和各种加工零件作***测量。

仪器符合《JJF 1126-2004 超声波测厚仪校准规范》技术要求。

本公司所有测厚仪免费维修，免往返邮寄费用。（易损件除外）

二、 技术参数

1.测厚范围：1.0～300mm（钢）。

2.声速区间：1000~9999m/s。

3.显示精度：0.1mm。

4.显示方法：段码液晶显示，高亮度EL背光。

5.示值精度：±(0.5%H+0.1)mm，H为被测物实际厚度。

6.测厚模式：单点测厚与扫描测厚。

7.每秒测量次数：单点测量时每秒钟4次、扫描模式每秒钟10次。

8.储存大小：可存储20组（每组最多100个测量值）厚度测量数据。

9.单 位：公制与英制，可自由转换。

10.电源： DC 3V  （2节5号电池）。

11.可工作时间：大于100h（不开背光时）。

12.整机尺寸：148mm×74.0mm×31.5 mm。

13.裸机重量：183g。

三、 主要功能特点

1.适合测量金属（如钢、铸铁、铝、铜等）、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度；

2.可配备多种不同频率、不同晶片尺寸的双晶探头使用；

3.具有探头零点校准、两点校准功能, 可对系统误差进行自动修正；

4.已知厚度可以反测声速，以提高测量精度；

5.具有耦合状态提示功能；

6.有EL背光显示，方便在光线昏暗环境中使用；

7.有剩余电量指示功能，可实时显示电池剩余电量；

8.具有自动休眠、自动关机等节电功能；

9.小巧、便携、可靠性高，适用于恶劣的操作环境，抗振动、冲击和电磁干扰。

三、 工作原理

本超声波测厚仪对厚度的测量，是由探头产生超声波脉冲透过耦合剂到达被测体，一部分超声波信号被物体底面反射，探头接收由被测体底面反射的回波，***地计算超声波的往返时间，并按下式计算厚度值，再将计算结果显示出来。

式中： H－测量厚度； V－超声波在该材料中的速度；

    t－超声波在试件中往返一次的传播时间。

四、 仪器配置及探头选择

 仪器配置

1. 主机1台

2. 标准探头（PT-08）1只

3. 耦合剂1瓶

4. 仪器箱1只

5. AA碱性电池2只

6. 使用说明书1份

 探头选择(选配探头)

附录A材料声速

注：所列的声速均为近似值，仅供参考。
