一、概述

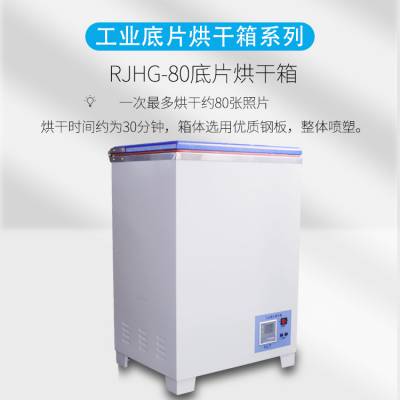

RJHG-80型胶片烘干箱适应于工业探伤胶片的快速烘干，风机设置在底部，在仪器的前后两侧设有风道，电加热器采用红外加热置于箱体前后夹层内。风机开启后，热空气经过风道不断循环，并将湿空气通过排气道排出箱外。从而达到快速烘干的效果。

主要技术指标

1.烘干时间 ：约30分钟

2.温度波动±2℃

3.显示和给定允差±3℃

4.工作电压：交流220V, 50Hz

5.红外加热器功率500W×2

6.电机功率20W

7.工作室尺寸60×37×51（cm）

8.外形尺寸65×52×95（cm）

9.净重 56kg
10.毛重75kg

六、使用说明

1、将夹在洗片架上已清洗的胶片沥去滴水，然后放在工作室的槽架上，并把箱盖关闭。

2、温度选择和设定

1）在一般情况下和热天，将温控仪加热控制温度选择设定在65℃。

2）在箱内挂满胶片，环境湿度较高季节和寒冷天时，将温控仪加热控制温度选择设定在70℃。

3）也可视具体情况，将加热控制温度选择设定在50℃至70℃之间任一适宜温度。

3、将电源插头插在AC 220V电源插座上，接通电源。且电源插座应有可靠接地。

4、智能控温仪使用详见《五--温控仪操作说明》。

5、如果温度波动度较大时可根据操作说明上的提示方法进行自整定操作，以修正PID数值。

七、注意事项和维护修理

1、放置和取出胶片时，必须关闭电源开关。

2、使用前必须确保所用电源电压与所规定的电压相符，并将电源插座接地极按规定进行***接地。

3、每次使用完毕后须将电源全部切断。

4、经常保持箱内清洁。（工作室底板为活络式，将里面下端螺钉旋开，整个底板可拿出来清理干净。）

5、非必要时，不得随意拆卸温度控制仪，以防损坏。

6、操作使用本箱前，请详细阅读说明书，以防误操作。

八、运输及贮存

1、搬运时必须小心，不可倒立运输，小心轻放。

2、贮存在相对湿度不超过80%，无腐蚀性气体和通风良好的室内。

九、温控仪操作说明

1、按照接线图（图2）接入电源、传感器及控制回路后通电，仪表将首先开始程序自检,仪表进行完自检后即投入正常测控状态，上排PV 窗口显示测量值，下排SV 窗口显示设定值；

2、想要修改设定值时，请在正常的显示测量方式下，按一下SET 键，PV 窗口显示“SP”或“ST” SV 窗口显示已设置的值，此时按▲向上调节设定值，按▼ 向下调节设定值，（长时间按住▲键或▼ 键或实现连续快加或快减）按SET 键来完成确定修改，在不按任何键的状态下自动退回到正常显示状态，仪表承认修九改；

3、想要修改“SP”以外的参数值，请在正常的显示方式下，九按一下SET 键3 秒以上，即可进入内部参数设置，根据应用系统需要设置不同的参数值，特别是“P”、“i”、“ d”、“ t”、四项，应请有经验的操作人员设定。当然也可以通过打开自整定参数功能来实现PID参数的自动整定。

4、“At”值的默认值为0，将其设置成1 后，面板上的At指示灯亮，仪表按照普通的二位式调节仪来控制系统，经过上下3 个振荡周期后，将会得出系统控制点的PID 参数值，并***保存，除非用户自行更改，或又重启动自整定功能而使其更改。启用自整定时，应尽量避免引入任何的干扰信号，否则将可能导致得出不正确的参数，破坏系统正常运行。（注意：开启自整定功能前请先确定设定值，自整定的参数只对应该设***在该系统的相对参数）

5、SC 当测量用的传感器存在较大误差时或传感器放置与理想位置有偏差时，仪表测量值会存在误差，这一误差可以用菜单中的SC项来消除，其修正范围为正负二十度。

五、设定参数列表

各参数详细说明

1）AL1：测量值大于或小于SP 时有输出，报警灯亮

2）AL2：测量值大于或小于SP 时有输出，报警灯亮

3）At：1—开启自整定0—关闭自整定

4）PH：初次进入比例控制时加热***比

5）P：0 时位式控制

6）I：I=0 时切除积分作用

7）d：d=0 时切除微分作用

8）T：使用继电器时大于15s，固态继电器时2s

9)Hy:位式控制时死区范围

10）SC：测量值可以通过此项值加或减，注：使用此项可能使测量不***

11)Lock：0—所有参数均可修改；1—所有参数均不可修改；2—只有设定值可修改
